โมดูลควบคุมพัดลมแอร์ Mazda2 Skyactiv ทำงานอย่างไร? รู้จักอาการเสียและวิธีตรวจเช็ก

โมดูลควบคุมความเร็วพัดลมแอร์คืออะไร?

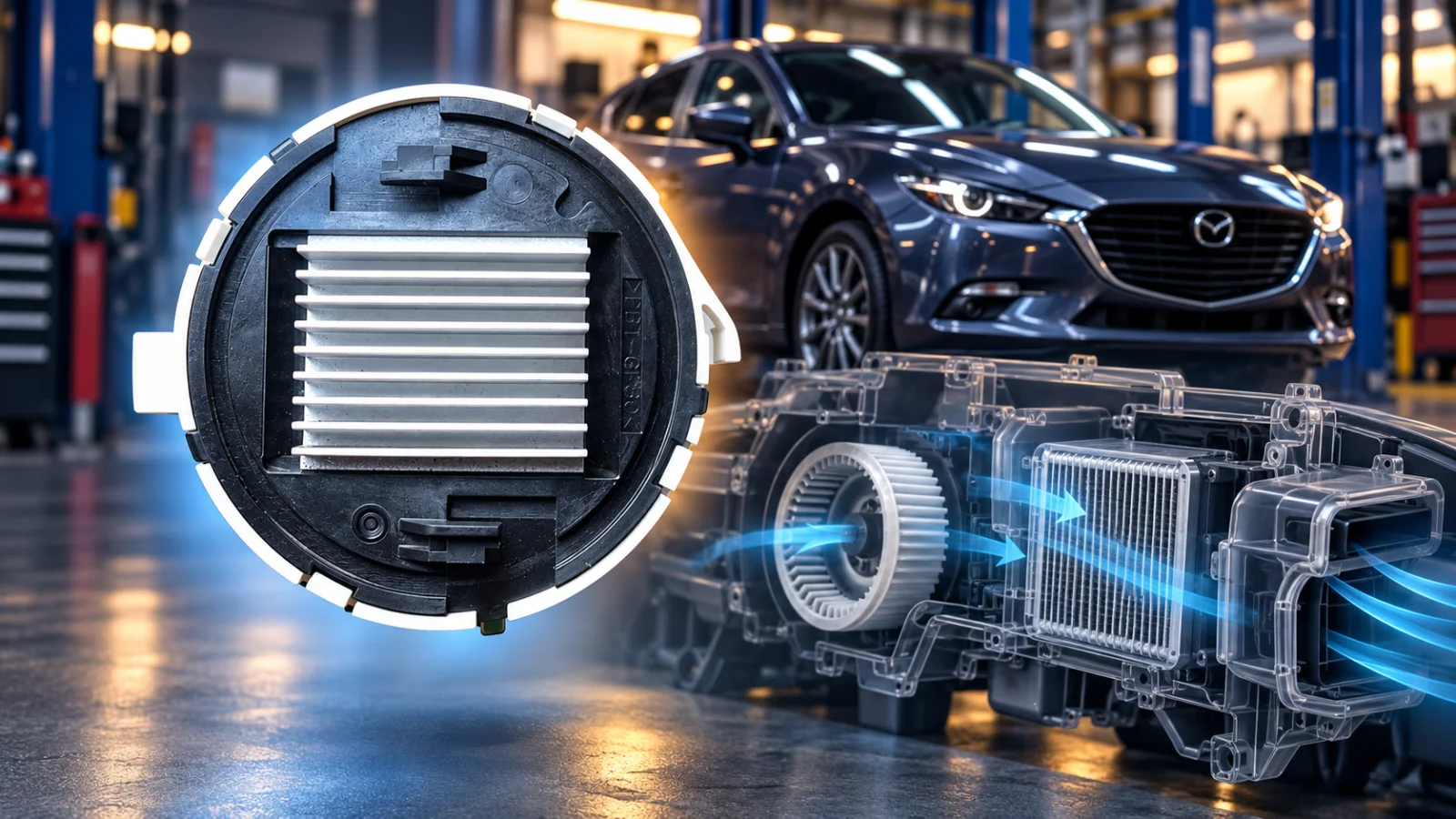

ชิ้นส่วนในภาพด้านหน้าคือโมดูลควบคุมความเร็วพัดลมแอร์ หรือ blower fan controller ส่วนครีบโลหะที่เห็นช่วยระบายความร้อนจากวงจรภายใน โมดูลทำงานร่วมกับชุดควบคุมแอร์และมอเตอร์พัดลม เพื่อปรับปริมาณลมที่ออกจากช่องแอร์
ภาพรถ Mazda3 และโครงสร้างตู้แอร์ด้านหลังเป็น ภาพประกอบแนวคิด ส่วนชิ้นส่วนที่บทความนี้อธิบายคือโมดูลพัดลมสำหรับ Mazda2 Skyactiv จึงไม่ควรใช้ภาพประกอบนี้ระบุตำแหน่งติดตั้งหรือรูปทรงตู้แอร์จริงของรถแต่ละรุ่น
หลักการทำงาน: ปรับความเร็วด้วยการสั่งเปิด–ปิดวงจรอย่างรวดเร็ว
เมื่อผู้ขับเลือกความแรงพัดลม ชุดควบคุมแอร์จะส่งคำสั่งไปยังโมดูล ภายในโมดูลมีทรานซิสเตอร์กำลังชนิด MOSFET ทำหน้าที่เปิดและปิดทางเดินกระแสไฟไปยังมอเตอร์พัดลมอย่างรวดเร็ว วิธีนี้เรียกว่า PWM (Pulse Width Modulation)
ถ้าช่วงเวลาที่วงจรเปิดในแต่ละรอบยาวขึ้น มอเตอร์จะได้รับพลังงานเฉลี่ยมากขึ้นและหมุนเร็วขึ้น ถ้าช่วงเวลาเปิดสั้นลง มอเตอร์ก็หมุนช้าลง จึงปรับแรงลมได้หลายระดับ โดยครีบโลหะบนตัวโมดูลช่วยจัดการความร้อนที่เกิดระหว่างทำงาน หลักการ PWM และ MOSFET นี้อธิบายไว้ในเอกสารระบบพัดลมของ Mazda; รายละเอียดวงจรและค่าตรวจวัดต้องอ้างอิงคู่มือของ Mazda2 ตามปีและรุ่นย่อยของรถคันนั้น charm.li
ถ้าโมดูลมีปัญหา รถอาจแสดงอาการอย่างไร?
อาการที่ควรนำมาตรวจ ได้แก่ พัดลมไม่ทำงาน ปรับความแรงลมแล้วความเร็วไม่เปลี่ยน พัดลมทำงานเป็นช่วง ๆ หรือแรงลมผิดปกติบางระดับ อย่างไรก็ตาม อาการเหล่านี้ ยังยืนยันไม่ได้ว่าโมดูลเสีย เพราะมอเตอร์พัดลม ฟิวส์ รีเลย์ ขั้วต่อ สายไฟ และชุดควบคุมแอร์ก็อาจทำให้เกิดอาการคล้ายกันได้
หากลมออกจากช่องแอร์แรงตามปกติแต่ไม่เย็น ควรตรวจระบบทำความเย็นเพิ่มเติม เพราะหน้าที่ของโมดูลนี้คือควบคุม ความเร็วลม ไม่ได้ทำหน้าที่ผลิตความเย็น
แนวทางตรวจเช็กก่อนเปลี่ยนโมดูล
ช่างควรเริ่มจากยืนยันอาการจริงโดยทดลองทุกระดับความเร็วพัดลม จากนั้นตรวจฟิวส์และรีเลย์ ตรวจไฟเลี้ยงและกราวด์ที่วงจรพัดลม ตรวจสภาพปลั๊กและขั้วต่อว่าหลวม ไหม้ หรือมีคราบออกไซด์หรือไม่ แล้วจึงตรวจคำสั่งจากชุดควบคุมแอร์และการทำงานของมอเตอร์ตามผังวงจรของรถคันนั้น
ถ้ามอเตอร์หมุนฝืดหรือกินกระแสผิดปกติ ต้องตรวจสาเหตุนี้ร่วมด้วยก่อนติดตั้งโมดูลใหม่ เพราะภาระไฟฟ้าที่สูงอาจทำให้วงจรควบคุมร้อนและเกิดปัญหาซ้ำได้ ทั้งนี้ Mazda2 Skyactiv ระบบแอร์ธรรมดาและระบบแอร์อัตโนมัติใช้ชิ้นส่วนควบคุมพัดลมต่างกัน จึงควรตรวจชนิดระบบและหมายเลขอะไหล่จากรถจริงก่อนสั่งเปลี่ยน euroesi.mazda.co.jp
สรุป
โมดูลควบคุมพัดลมแอร์ช่วยปรับความเร็วลมใน Mazda2 Skyactiv รุ่นที่ติดตั้งระบบดังกล่าว หากพัดลมไม่หมุนหรือปรับแรงลมผิดปกติ การวัดไฟและตรวจมอเตอร์ร่วมกับโมดูลจะช่วยหาต้นเหตุได้แม่นยำกว่าการเปลี่ยนอะไหล่จากอาการเพียงอย่างเดียว
หาก Mazda2 ของลูกพี่มีปัญหาแอร์ลมเบา ปรับแรงลมไม่ได้ หรือพัดลมไม่ทำงาน สามารถนำรถเข้าตรวจระบบแอร์และวงจรไฟฟ้าที่ อู่ ว.ออโต้เซอร์วิส จ.นครราชสีมา เพื่อหาสาเหตุก่อนตัดสินใจซ่อม
